山東磁選機廠家磁系排列介紹【組圖】

文章出處：遠力除鐵器人氣：發表時間：2017-04-01 14:35:43【大中小】

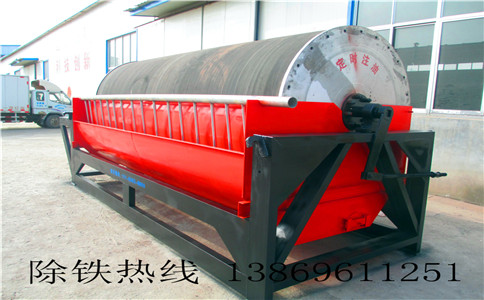

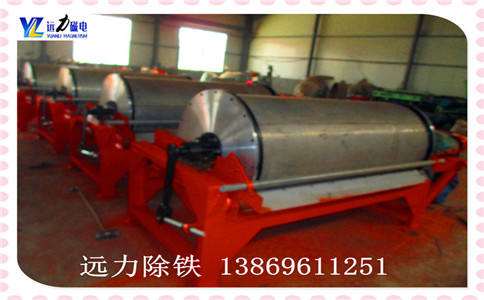

山東磁選機廠家磁系排列介紹【組圖】,山東磁選機弱磁場永磁筒式磁選機的磁系由磁極和磁導板構成.磁極最少是3個(小筒徑磁選機如φ600mm×900mm為3個磁極),每個磁極都是用永久磁塊“砌”成的,磁塊即相當于“砌墻”所用的“磚”.

國產鐵氧體永磁鐵的規格一般為85mm×65mm×17mm或85mm×65mm×20mm或85mm×65mm×22mm等,呈扁平形狀,兩個85mm×65mm的大面為磁極,當然,一面為N極,則另一面必為S極.設計磁選機的磁系各部尺寸時是結合磁塊尺寸考慮的,磁極的寬度可用若干塊磁塊并列來達到,而磁極的高度是若干塊磁鐵摞合形成的.比如磁極面寬為260mm,可用65×4：260即4塊磁塊沿65mm尺寸并列;如果磁極高為85mm,可用17mm厚的磁塊5塊摞合起來即可.

磁塊兩個極面大小稍有差別,向上的極面稍大些,這樣摞起來的磁極上面寬些,放在導板上的底面稍窄.磁極沿筒式磁選機軸向的長度比圓筒長度小些,即在兩端筒內留有一定間隙,其余則是磁極的長度.比如φ600mm×900mm的磁選機,磁極沿軸向長度為850mm時,用10塊磁塊沿85mm方向并列即可.上例中的磁極尺寸為850mm×260mm×85mm,即軸向?yàn)?5mm×l0mm.極面寬為65mm×4mm.極高為17mm×5mm,一個磁極用磁塊數為10×4×5=200塊,這個磁極就是一個大磁鐵,上表面為一個磁極,底面為另一磁極.其他的磁極也是這樣構成的.為使整個磁極成為一個整體,一般用粘合劑將所有磁塊粘接在一起,有的磁塊中心穿孔,用銅螺栓固定在磁導板上.

山東磁選機磁極的排列方式為沿圓周極性交替,這樣排列的好處是選別過程中磁性礦粒通過磁場時會產生磁攪動作用(或稱磁翻),對提高精礦品位有利.
